Tento článek je součástí článku Zapojení starých relé, který slouží jako rozcestník. K některým relátkům vychází videa na YouTube.

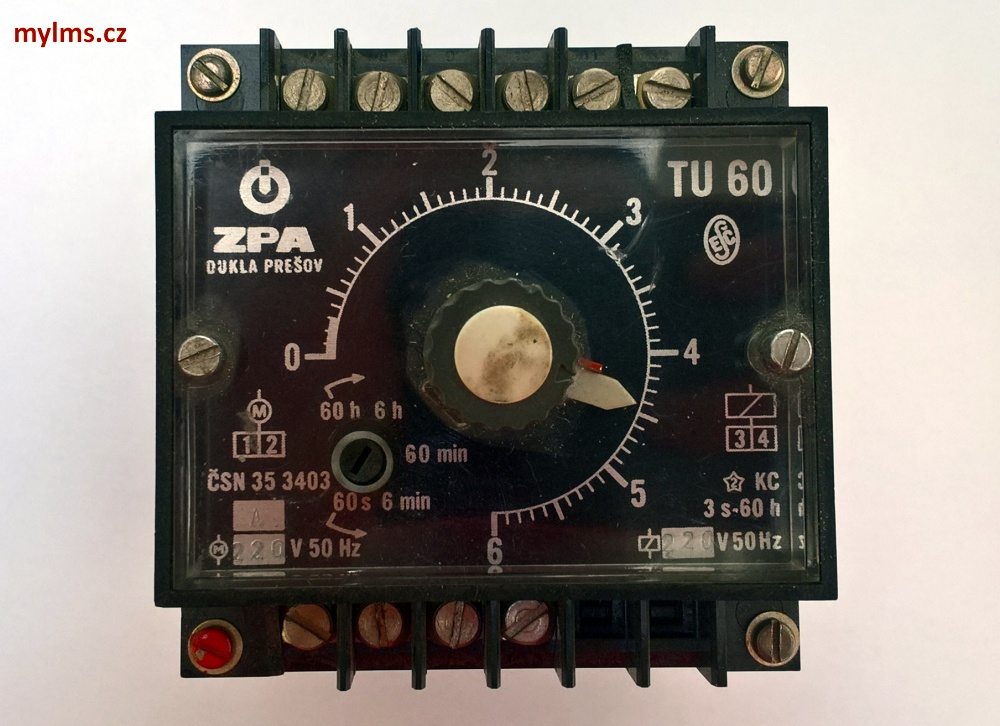

Časové relé TU60 slouží ke zpožděnému zapnutí, nebo vypnutí s možností nastavení od 3 sekund do 60 hodin. Relé je mechanické, poháněné synchronním motorkem na 110, nebo 220 V 50/60 Hz. Motor je trvale napájen, relé se uvádí v činnost sepnutí, nebo vypnutím „spojky“.

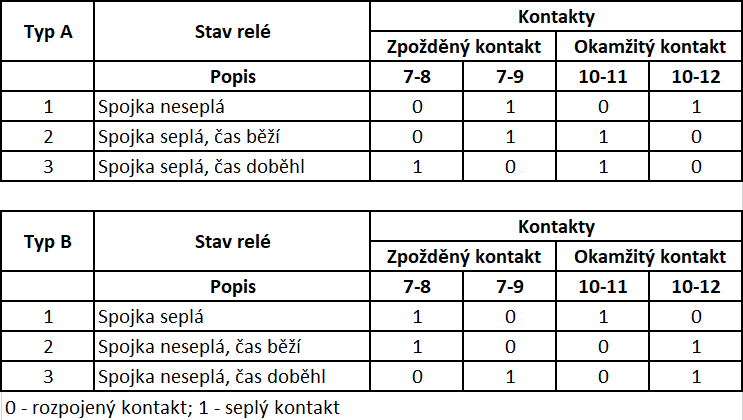

Zpožděné zapnutí (provedení A): Po sepnutí spojky dojde k spuštění odečtu času. Ukazatel ukazuje čas zbývající do sepnutí kontaktu. Po odpojení spojky od napájení je relé uvedeno do výchozího stavu. Motorek i spojku je možné spouštět současně.
Zpožděné vypnutí (provedení B): Motorek relé běží stále. Po odepnutí spojky se začne odpočítávat nastavený čas. Ukazatel ukazuje zbývající čas. Po odečtení celého času se sepne vnitřní kontakt. Po opětovném sepnutí spojky se relé uvede do výchozího stavu.
- Napájecí napětí: 110, nebo 220 V, 50, nebo 60 Hz (při napájení rozdílnou frekvencí se mění čas sepnutí)
- Napětí elektromagnetu: 24, 48, 60, 110, 220 V dc, nebo ac (50, nebo 60 Hz)
- Příkon motorku: 2,2 – 2,5 VA
- Příkon spojky: 4,5 – 5 VA
- Typ A – zpožděné zapnutí; Typ B – zpožděné vypnutí

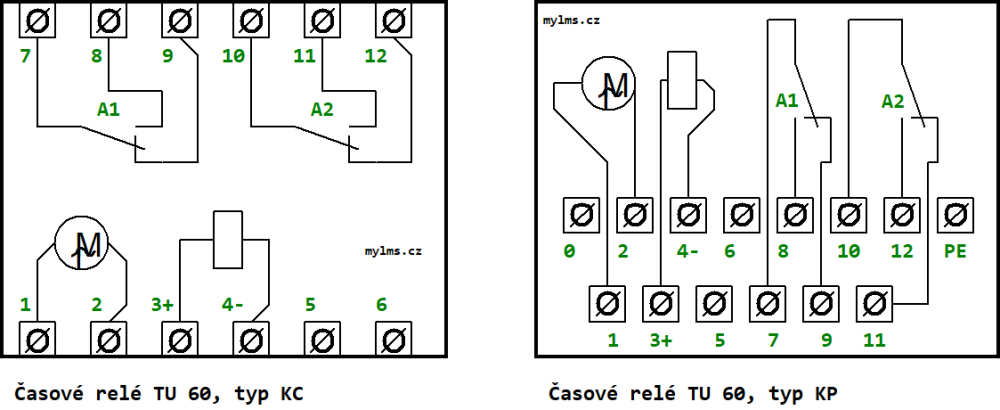

- Typ KC – montáž na panel; Typ KP – montáž do panelu
- Jeden kontakt přepínací, spínaný zároveň se spojkou, druhý kontakt s nastaveným zpožděním
- Spínací schopnost: 10 A spínaný proud, 6 A trvalý proud
